Interruptor Automático ATS LW2R-100II 100A – AC110V

ATS 4P 100A – Transferencia Automática 110V AC

El LW2R-100II es un interruptor de transferencia automática (ATS) de 4 polos, diseñado para realizar la transferencia de energía entre dos fuentes de alimentación, como la red eléctrica principal y un generador, inversor u otra fuente de respaldo.

En modo automático, el ATS supervisa la fuente principal (Source A) y, cuando detecta una falla o pérdida de suministro, realiza la transferencia hacia la fuente secundaria (Source B). Cuando la fuente principal se restablece, el equipo realiza nuevamente la transferencia hacia Source A.

También dispone de modo manual, permitiendo seleccionar la fuente mediante el mando frontal.

⚡ Compatibilidad eléctrica

Esta versión corresponde a una configuración 3P+N de 110V AC, con cuatro polos de potencia:

• R: Línea / Fase 1
• S: Línea / Fase 2
• T: Línea / Fase 3
• N: Neutro

La configuración permite trabajar con tres líneas de 110V AC respecto al neutro, siempre que la instalación eléctrica y las fuentes de alimentación correspondan a esta configuración.

👉 Sistema trifásico 110V + N

Source A – Red eléctrica:

• R → Línea 1
• S → Línea 2
• T → Línea 3
• N → Neutro

Source B – Generador / fuente de respaldo:

• R → Línea 1
• S → Línea 2
• T → Línea 3
• N → Neutro

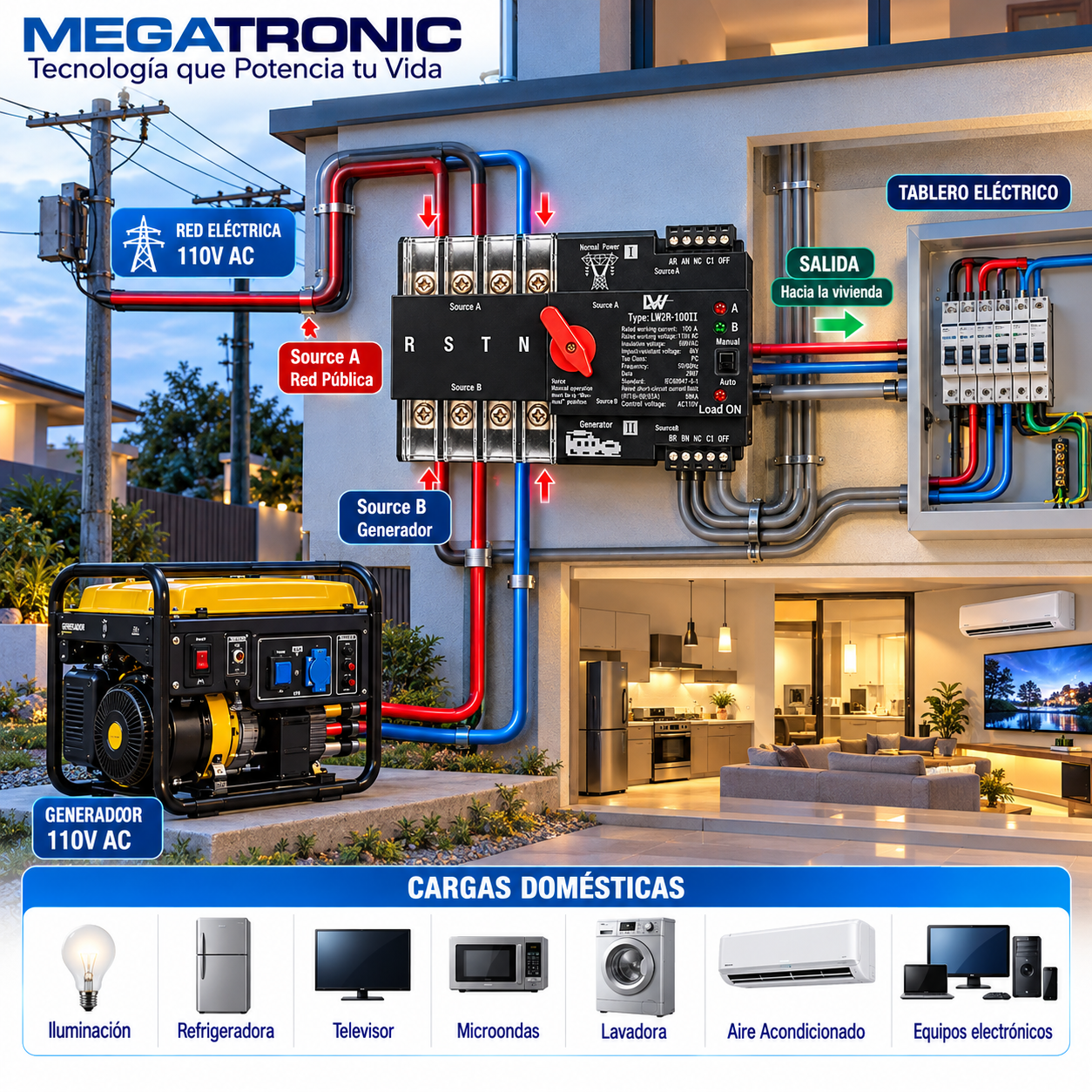

La transferencia se realiza entre Source A y Source B, manteniendo la alimentación de la carga conectada a la salida del ATS.

🔄 Funcionamiento automático

Red eléctrica disponible:
Source A → ATS → Carga

Falla de la red:
Source A → ATS → transferencia → Source B → Carga

Regreso de la red:
Source B → ATS → transferencia → Source A → Carga

Importante: La configuración y conexión definitiva deben realizarse de acuerdo con el diagrama eléctrico correspondiente a esta versión 3P+N 110V AC.

---

Especificaciones técnicas

---

🔌 Aplicaciones

Este ATS puede utilizarse en sistemas donde sea necesario realizar una transferencia automática entre una fuente eléctrica principal y una fuente de respaldo:

• 🏠 Instalaciones residenciales
• 🏢 Instalaciones comerciales
• 🏭 Instalaciones industriales
• ⚡ Sistemas con generadores de respaldo
• 🔋 Sistemas de energía de respaldo
• ☀️ Sistemas fotovoltaicos con inversor
• 🖥️ Equipos y cargas críticas
• 📡 Sistemas de telecomunicaciones
• 🏥 Sistemas que requieren continuidad de alimentación

---

⚙️ Características principales

Transferencia automática

Detecta la disponibilidad de las fuentes y realiza automáticamente la transferencia entre Source A y Source B.

4 polos

Cuenta con cuatro polos de potencia para una configuración 3P+N: tres líneas y neutro.

Capacidad de 100A

Diseñado para instalaciones con una corriente nominal de hasta 100 amperios, de acuerdo con las condiciones de instalación y protección correspondientes.

Operación automática y manual

Permite trabajar en modo Auto o realizar la selección manual mediante el mando frontal.

Indicadores de estado

Dispone de indicadores para visualizar el estado de las fuentes y de la carga.

---

⚠️ Importante

Este equipo está destinado a instalaciones eléctricas de 110V AC en configuración 3P+N.

La instalación debe realizarse por personal eléctrico calificado, utilizando las protecciones, conductores y dispositivos de desconexión adecuados de acuerdo con la corriente y las características de la instalación.

No conectar el equipo a una tensión o configuración diferente a la especificada por el fabricante.

Antes de realizar la instalación, se debe consultar el diagrama de conexión correspondiente a la versión 3P+N 110V AC.
